[회귀 분석] 2. 잔차도(Residual plot)와 QQ plot 그리기

---

안녕하세요~~ 꽁냥이에요!!



잔차도는 선형 회귀 모형의 적합성을 확인해보기 위한 그래프입니다. 또한 잔차의 절댓값(또는 제곱)과 설명변수의 그래프를 통하여 오차의 등분산성이 적합한지 1차적으로 확인할 수 있지요.



그리고 QQ plot은 선형 모형의 정규성 가정을 시각적으로 테스트하는데 활용됩니다.



따라서 이번 포스팅에서는 잔차도와 QQ plot을 그려보는 방법에 대해서 알아보겠습니다.



1. 잔차도

2. QQ-Plot

---

   1. 잔차도

먼저 이번 포스팅에서 사용할 데이터를 다운 받아주세요.



toluca_company_dataset.csv

0.00MB

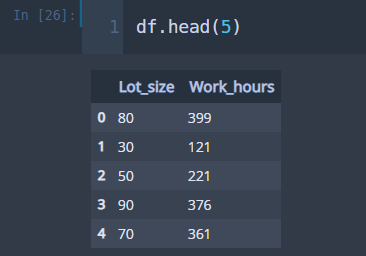

이번 포스팅에서 필요한 모듈을 임포트하고 데이터를 불러볼게요.



import numpy as np
import matplotlib.pyplot as plt
import matplotlib
matplotlib.rcParams['axes.unicode_minus'] = False ## 마이나스 '-' 표시 제대로 출력
import pandas as pd

from scipy.stats import norm
from statsmodels.formula.api import ols

df = pd.read_csv('./toluca_company_dataset.csv') ## 데이터





먼저 Work_hours를 반응 변수로, Lot_size를 설명 변수로 하는 단순 선형 회귀 모형을 적합합니다. 모형 적합에 대한 설명은 여기를 참고하세요.



## 선형 모형 적합
fit = ols('Work_hours ~ Lot_size',data=df).fit()



이제 잔차도를 그려볼게요.



sqrt_mse = np.sqrt(fit.mse_resid) ## square root of mse
std_res = fit.resid/sqrt_mse ## studentized residual

## 잔차도 x축 Lot_size
fig = plt.figure(figsize=(8,8))
fig.set_facecolor('white')

font_size = 15

plt.scatter(df['Lot_size'],std_res) ## 잔차도 출력

plt.xlabel('Lot Size', fontsize=font_size)
plt.ylabel('Residual', fontsize=font_size)
plt.show()



line 1~2

잔차도를 그릴 때 기존 잔차 값에서 잔차 제곱 합의 제곱근을 나누어 줍니다.



위 코드를 실행하면 아래와 같은 잔차도를 얻게 됩니다.





그림을 보니 Lot Size와 잔차 사이의 특별한 패턴은 보이지 않아요. 따라서 선형 모형이 적합한 것 같다고 1차적으로 판단을 내릴 수 있지요.



다음은 오차의 등분산성을 확인하기 위한 그림을 그려보겠습니다. Lot Size를 x축으로 하고 잔차의 절댓값을 y축으로 하는 산포도를 그릴 거예요.



## 잔차의 절대값 vs Lot_size
sqrt_mse = np.sqrt(fit.mse_resid) ## square root of mse
std_res = fit.resid/sqrt_mse ## studentized residual
abs_res = np.abs(std_res) ## absolute value

fig = plt.figure(figsize=(8,8))
fig.set_facecolor('white')

font_size = 15

plt.scatter(df['Lot_size'],abs_res) ## 잔차도 출력

plt.xlabel('Lot Size', fontsize=font_size)
plt.ylabel('Absolute Value of Residual', fontsize=font_size)
plt.show()

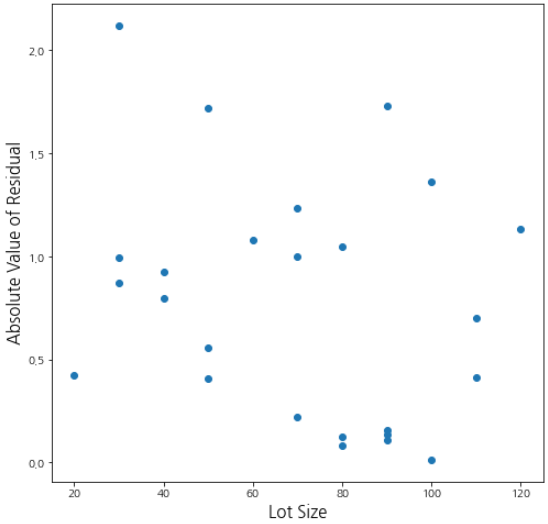

위 코드를 실행하면 아래와 같은 그림이 나올 거예요.





Lot Size에 따른 잔차의 절대값이 특별한 패턴을 보이지 않는 것 같아요. 따라서 1차적으로 오차의 분산은 Lot Size에 영향을 받지 않으며 이는 오차의 등분산성 가정을 위배하지 않는다고 판단할 수 있어요.

반응형

---

   2. QQ plot

이번에는 QQ plot을 그려볼게요. QQ plot을 그리기 위해서는 잔차값과, 잔차를 오름차순으로 나열 했을 때의 순위 그리고 정규분포 가정하에서 잔차의 이론값이 필요합니다.



여기서 잔차의 이론 값은 아래와 같이 구합니다.



$$\sqrt{MSE}\times z((k-0.375)/(n+0.25)) $$



여기서 $MSE$는 잔차제곱합 평균, $k$는 잔차의 순위, $n$은 데이터의 개수 그리고 $z(p)$는 정규분포에서 $p$ 분위수를 의미합니다. QQ plot에 대해서 더 자세한 설명은 여기를 참고하세요.



이제 잔차의 이론 값을 x축에 그리고 잔차 값을 y축에 그리면되지요. 이것이 QQ plot입니다.



## qq plot
sqrt_mse = np.sqrt(fit.mse_resid) ## square root of mse

num_const = 0.375 ## 백분위 분자 수정 계수
denom_const = 0.25 ## 백분위 분모 수정계수

## 오름차순으로 정렬했을 때 잔차의 순위
rank = [sorted(fit.resid).index(x)+1 for x in fit.resid] ## 인덱스가 0부터 시작하므로 1을 더한다.

expected_value = [] ## 이론적 잔차값
for i in range(len(fit.resid)):
    p = (rank[i]-num_const)/(len(fit.resid)+denom_const) ## 백분위
    expected_value.append(sqrt_mse*norm.ppf(p))

fig = plt.figure(figsize=(8,8))
fig.set_facecolor('white')

font_size = 15

plt.scatter(expected_value,fit.resid) ## 잔차도 출력
plt.plot(expected_value,expected_value,color='red')
plt.xlabel('Expected', fontsize=font_size)
plt.ylabel('Residual', fontsize=font_size)
plt.show()

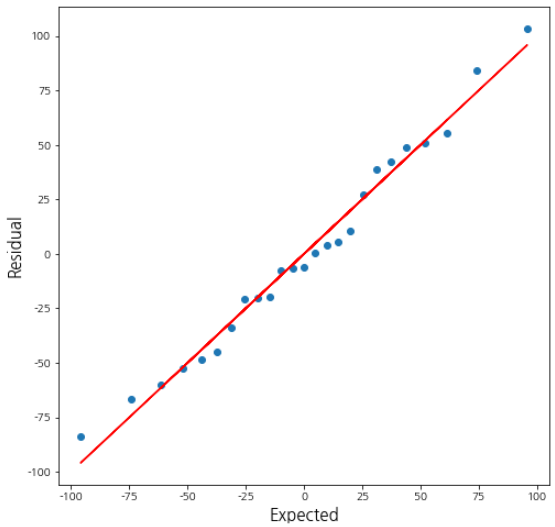

위 코드를 실행해보면 아래와 같은 그림이 나올 거예요.





QQ plot을 그려본 결과 일직선 형태로 나오는 것을 보니 정규성 가정에도 위배되지 않는다고 1차적으로 판단할 수 있어요. QQ plot은 scipy에서 제공하는 probplot을 이용하여 그릴 수 있습니다.



from scipy.stats import probplot

fig = plt.figure(figsize=(8,8))
fig.set_facecolor('white')

ax = fig.add_subplot()
probplot(fit.resid, dist='norm',plot=ax) ## qq plot 출력
plt.show()

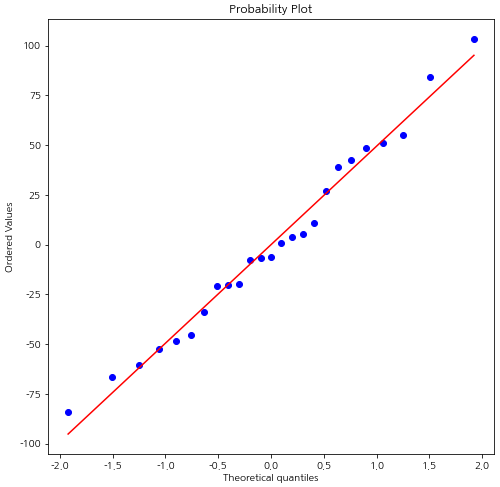

probplot에 대한 설명은 여기를 참고하세요. 위 코드를 실행하면 아래와 같이 QQ plot이 그려집니다.





앞서 본 QQ plot과 다른점은 x 축에 단위가 다릅니다. 왜냐하면 앞에서 본 것은 평균은 0, 분산은 잔차의 분산 추정값을 따르는 정규분포의 이론적 분위수를 사용했고 probplot은 표준정규분포에서의 이론적 분위수를 사용하기 때문입니다. 하지만 직선에 가깝다는 결론은 동일하므로 오차의 정규성을 만족한다고 볼 수 있어요.

---
